主要用途

本彈簧試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。

可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。

彈簧拉壓試驗機的控制系統軟件采用基于WINDOWS操作系統作為平臺，具有運行速度快，界面溫和，操作簡單等特點，可滿足不同材料的試驗測量需要。如有特殊要求，軟件可定做，并可按用戶要求擴展軟件功能。

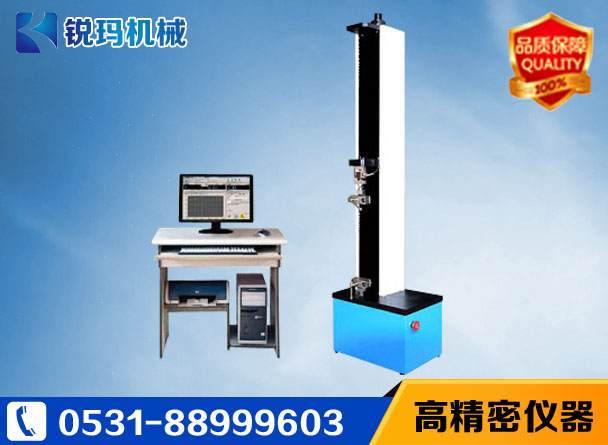

主機結構

測量系統：

負荷測量：采用0.05%FS高穩定性、高精度輪輻式拉壓傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。

試樣變形測量：通過大變形測量系統或電子引申計（小變形測量），采用24位A/D轉換單片機采集系統，經計算機控制數據處理，實現試樣的變形測量。

位移測量：采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位移（即上下夾頭相對位移）的測量。

傳動控制系統

該機采用單臂式結構，由立柱、上橫梁、中橫梁、工作臺組成。調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶 動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優 點。

試驗力控制系統

采用計算機結合先進的電子技術、實現標準化、單元化控制，具有加載平穩、測量準確、采集頻率高等特點。自動采集處理試驗數據，繪制多種曲線并打印電子萬能試驗機的試驗報告。

保護裝置

具有過載、過流、漏電等保護功能。

技術參數：

型號：RMLW-5

最大試驗力：5000N

結構形式：單臂式結構

試驗力級別：1級

試驗力測量范圍：2%-100%FS

試驗力示值相對誤差：≤示值的±1%

力分辨率：1/300000

測量裝置：光電編碼器

位移示值相對誤差：≤示值的±1%

位移分辨率：0.01

位移速率調節范圍（mm/min）：1-500無級調速

安全保護裝置：機械限位保護和軟件過載保護

有效拉伸空間：600/1000

主機外形尺寸：420×280×1580

楔形夾具夾持方式：手動加緊/液壓自動加緊（選配）

主機電源：0.3KW/AC220V±10%

主機重量（KG）：150
